橫管式初冷器具有直立長方體形的外殼，冷卻水管與水平面成30角橫向配置。管板外側管箱與冷卻水管連通，構成冷卻水通道，可分為兩段或三段供水。兩段供水是供低溫水和循環水，三段供水則供低溫水、循環水和采暖水。煤氣自上而下通過初冷器。冷卻水由每段下部進入，低溫水供入下段，以提高傳熱溫差，降低煤氣出口溫度。在冷卻器殼程各段上部，設置噴灑裝置，中、上段可用氨水間歇噴灑，下段用冷凝液連續噴灑，以清洗管外壁沉積的焦油和萘，同時還可以從煤氣中吸收一部分萘。

橫管式初冷器用Φ57×3的鋼管，管徑細且管束小，因而水的流速可達0.5~0.7m/s。又由于冷卻水管在冷卻器斷面上水平密集布設，使與之成錯流的煤氣產生強烈湍動，從而提高了傳熱效率，并能實現均勻的冷卻，煤氣可冷卻到出口溫度只比進口水溫度高2℃。

橫管冷卻器雖然具有上述優點，但水管結垢較難清掃，要求使用經過處理過的冷卻水。

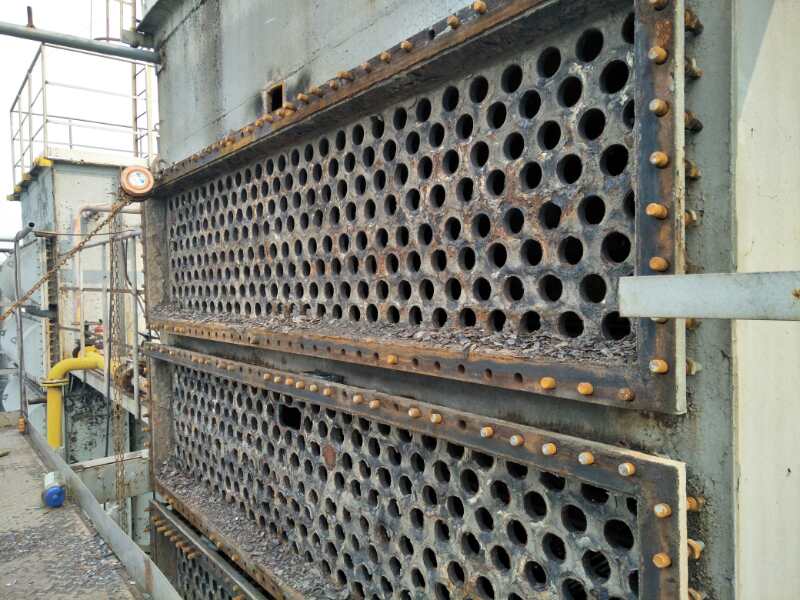

初冷器外觀

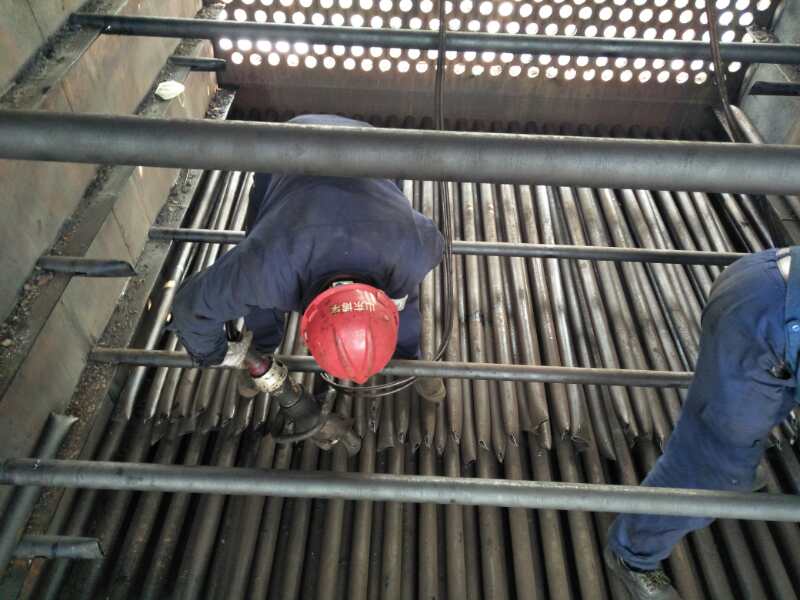

初冷器內部換管

初冷器吊裝

山東博宇重工科技有限公司專業生產制造初冷器、維修初冷器、初冷器換管。公司擁有先進的機加工、焊接設備。具有較強的加工能力，能承攬各類大型、異型設備的加工生產。同時具有較強的試驗、檢測能力。檢測儀器精良、先進、齊全，并配備一批具有較高素質的實驗檢驗人員。公司建立完善了質量保證體系，設有相應的責任工程師，分別對設計工藝、計量設備、焊接熱處理、理化、檢驗試驗等控制系統、控制環節及各控制點進行控制，責任明確。質量可靠，嚴格執行并符合國家標準的要求。產品暢銷全國各地。
